CAD仮設設計図

01. 建築工事仮設CAD設計図

建築工事の仮設計画図の例を紹介致します。
平面図・立面図等を作成し風荷重足場計算書に基づき、壁繋ぎなどの配置を検討し図面化致します。

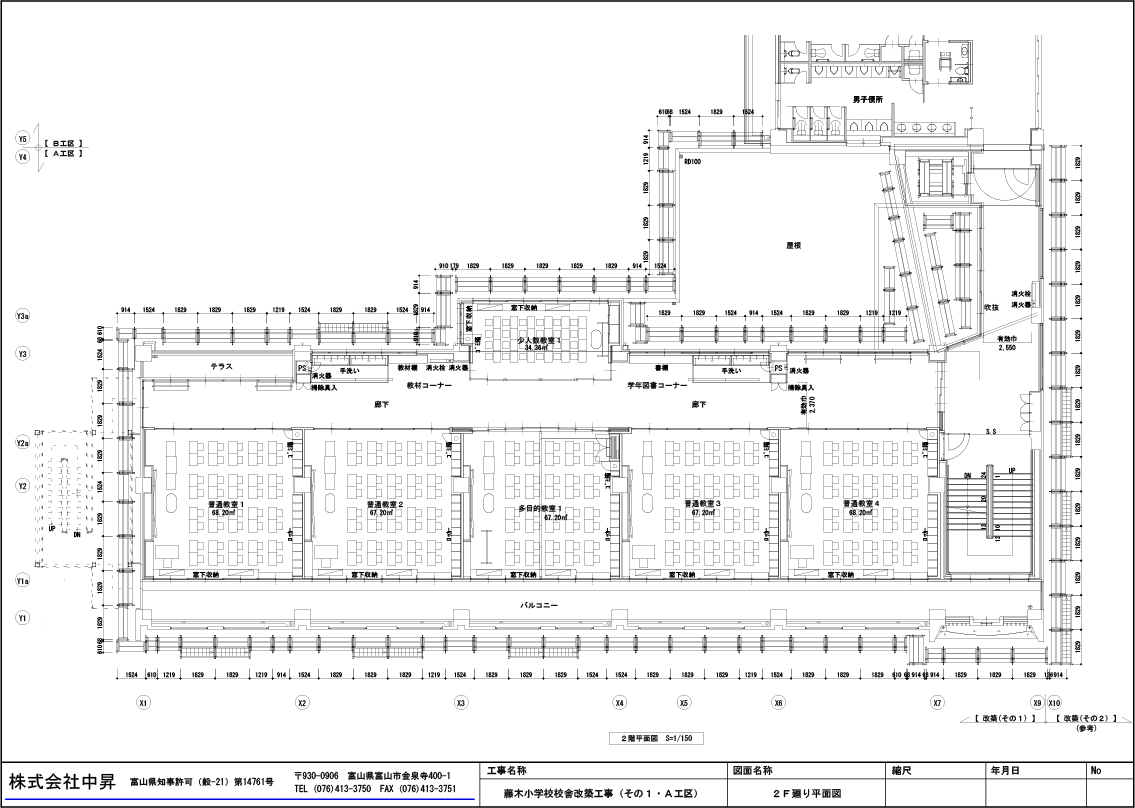

2階平面図(クリックにて拡大)

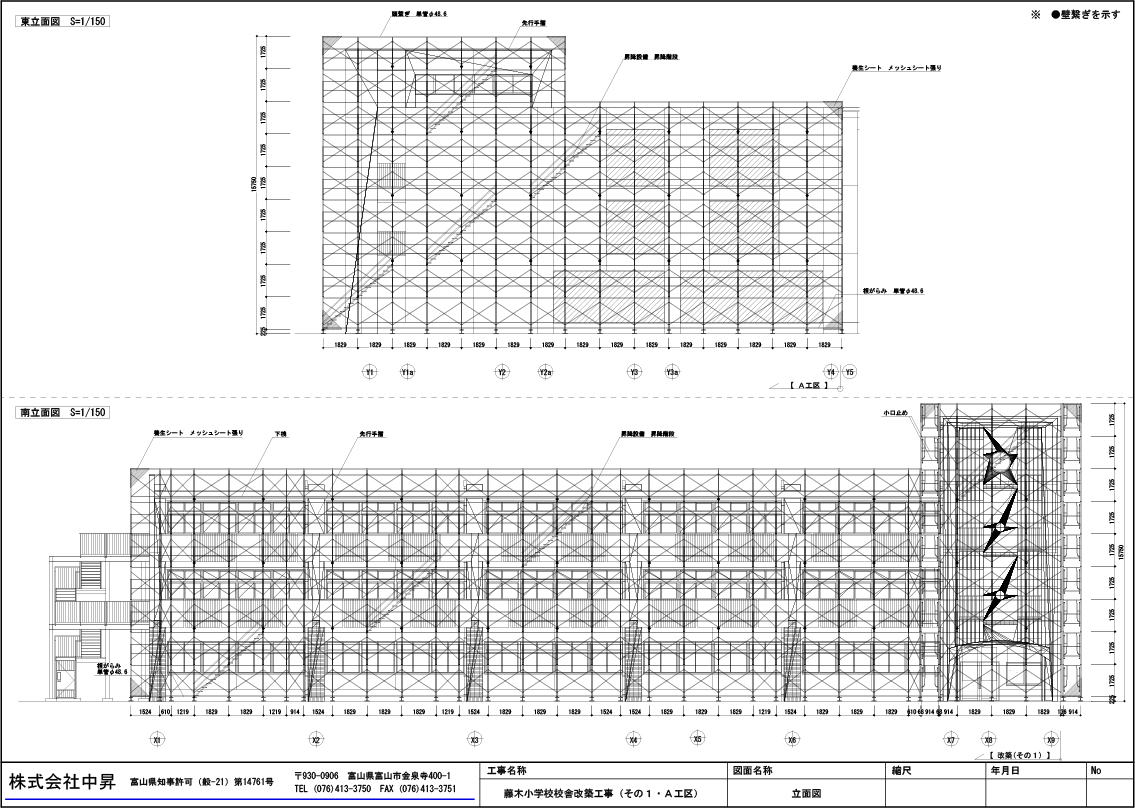

南・東立面図(クリックにて拡大)

02. 橋梁工事仮設CAD設計図

橋梁工事の仮設計画図の例を紹介致します。
側面図・断面図等を作成し吊足場計算書に基づき、足場チェーンの配置や親子単管・ころばし単管の配置を検討し図面化致します。

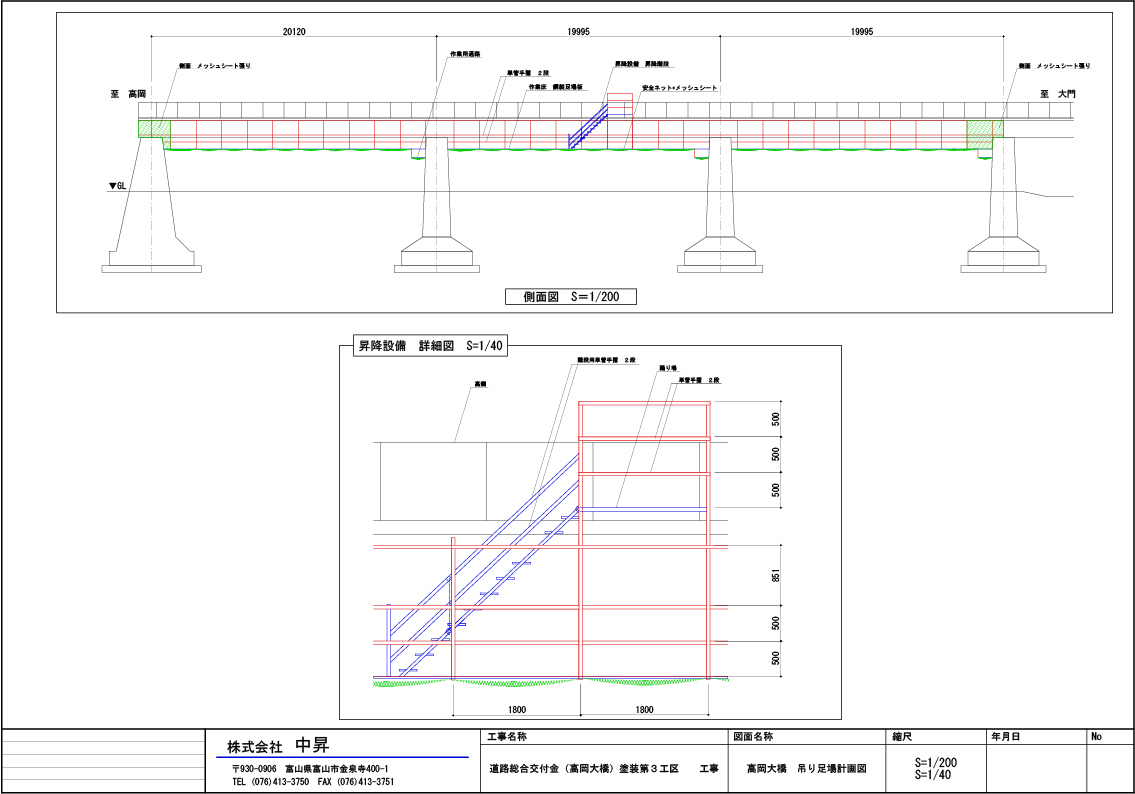

高岡大橋 側面図(クリックにて拡大)

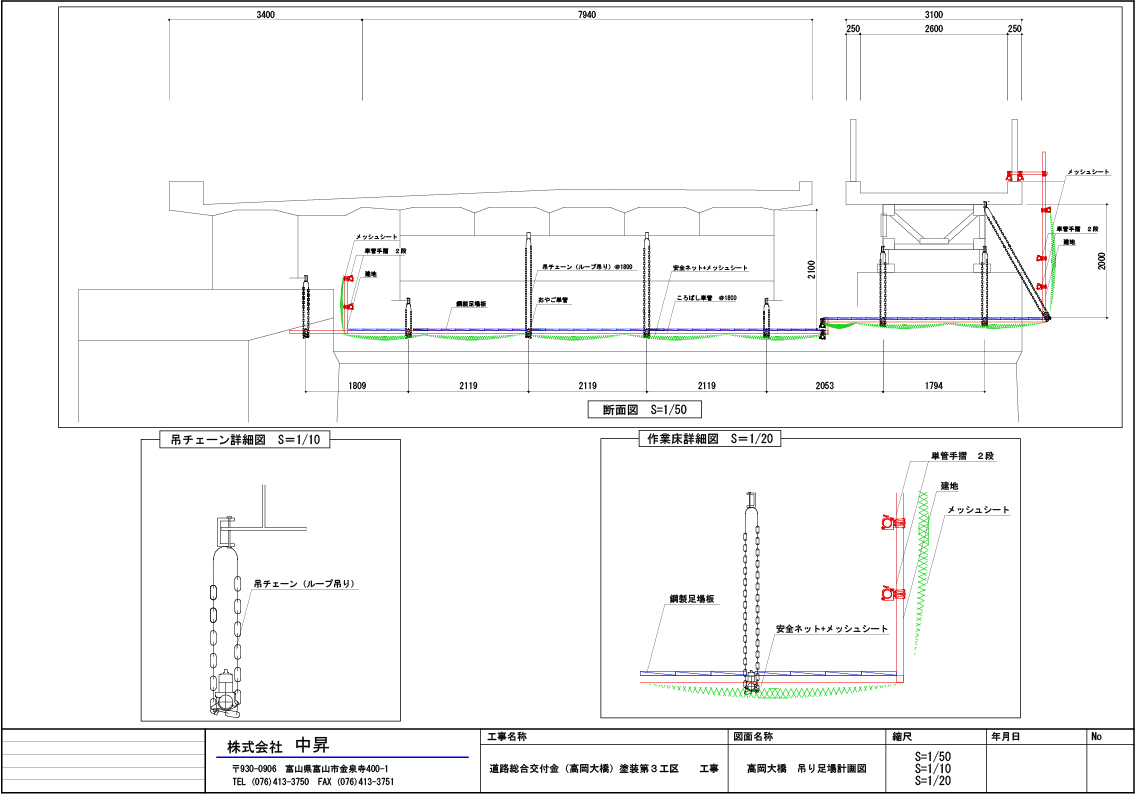

高岡大橋 断面図(クリックにて拡大)
